Geologische Grundlagen und 3D-Modell Kraftwerk Chlus

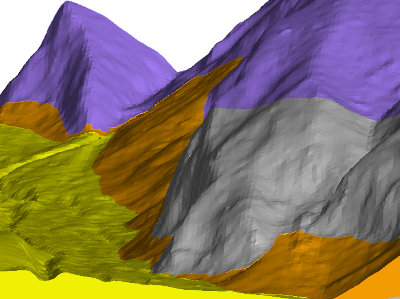

Das geplante Kraftwerk Chlus verläuft zwischen Küblis und Trimmis. Der Druckstollen verläuft in der linken Talflanke, die aus nordpenninischen Flysch-Gesteinen aufgebaut ist. Das Wasser der Landquart sowie vom Ariesch-, Furner- und Schranggabach wird gefasst und dem Druckstollen zugeleitet. Vom Portal des Druckstollens oberhalb Trimmis führt eine Druckleitung, welche die A13/SBB und die RhB unterquert, das Wasser den Turbinen in der Zentrale zu. Wir begleiten das Vorhaben der Repower AG auf Stufe Bauprojekt als Projektgeologen. Für das Projekt sind umfangreiche, hydrogeologische und geotechnische Untersuchungen mit zahlreichen Sondierungen, Kartierungen und geotechnische Versuchen erforderlich. Für die Auswertung der geologischen Oberflächen- und Tiefendaten nehmen wir innovative Modellierungs- und Visualisierungstechniken in Anspruch. Mit der Software Leapfrog werden geologisch-geotechnische, dreidimensionale Modelle von den Fassungsstandorten erstellt. Die 3D-Modelle sind im für den Austausch wichtigen Format IFC verfügbar und können somit nahtlos in das BIM-Modell des Projektverfassers integriert werden. Im BIM-Modell können je nach Bedarf gezielt Längs- und Horizontalschnitte erzeugt werden, welche für die Planung der Fassungsstandorte relevant sind.

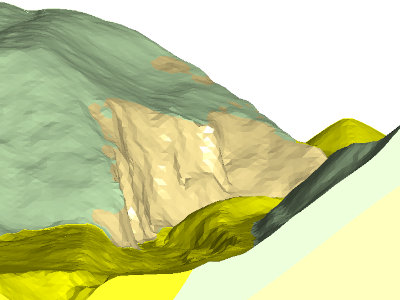

Geologisches 3D-Modell beim Fassungsstandort Arieschbach mit Lockergesteinseinheiten (grün, beige und gelb).

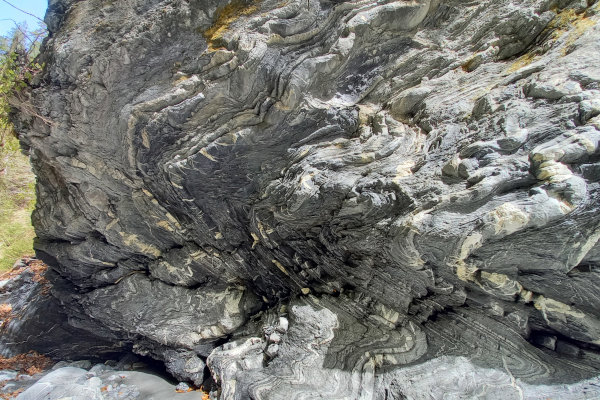

Isoklinal liegende Falte im Prättigauer Flysch
