Felsstatik Widerlager Brücke

3D-FEM Simulation der Stabilitätsverhältnisse eines stark beanspruchten Brückenwiderlagers über den Cavagliasch.



GEOL_BIM ist ein Projekt des Schweizer Geologen Verbandes CHGEOL. Es dient zur Ergänzung von raumbezogenen geologischen Daten (3D-Modelle, GIS-Welt) mit den detaillierten Gebäudeinformationen des Building Information Modelling (BIM). Das Projekt wird von Innosuisse finanziell gefördert und von der FHNW wissenschaftlich begleitet. Zusammen mit namhaften Ämtern, Organisationen und Unternehmen arbeiten wir – mit Use Cases und insbesondere bei der Entwicklung von Schulungskonzepten – beim GEOL_BIM mit.
GEOL_BIM ist ein Projekt des Schweizer Geologen Verbandes CHGEOL. Es dient zur Ergänzung von raumbezogenen geologischen Daten (3D-Modelle, GIS-Welt) mit den detaillierten Gebäudeinformationen des Building Information Modelling (BIM). Das Projekt wird von Innosuisse finanziell gefördert und von der FHNW wissenschaftlich begleitet. Zusammen mit namhaften Ämtern, Organisationen und Unternehmen arbeiten wir – mit Use Cases und insbesondere bei der Entwicklung von Schulungskonzepten – beim GEOL_BIM mit.
GEOL_BIM ist ein Projekt des Schweizer Geologen Verbandes CHGEOL. Es dient zur Ergänzung von raumbezogenen geologischen Daten (3D-Modelle, GIS-Welt) mit den detaillierten Gebäudeinformationen des Building Information Modelling (BIM). Das Projekt wird von Innosuisse finanziell gefördert und von der FHNW wissenschaftlich begleitet. Zusammen mit namhaften Ämtern, Organisationen und Unternehmen arbeiten wir – mit Use Cases und insbesondere bei der Entwicklung von Schulungskonzepten – beim GEOL_BIM mit.
GEOL_BIM ist ein Projekt des Schweizer Geologen Verbandes CHGEOL. Es dient zur Ergänzung von raumbezogenen geologischen Daten (3D-Modelle, GIS-Welt) mit den detaillierten Gebäudeinformationen des Building Information Modelling (BIM). Das Projekt wird von Innosuisse finanziell gefördert und von der FHNW wissenschaftlich begleitet. Zusammen mit namhaften Ämtern, Organisationen und Unternehmen arbeiten wir – mit Use Cases und insbesondere bei der Entwicklung von Schulungskonzepten – beim GEOL_BIM mit.G

Während der Bauarbeiten im Ascialistollen der Repower zwischen Sfazù und Cavaglia im nördlichen Val Poschiavo wird eine westseitig auf einem überhängenden Felskopf fundierte Stahlträgerbrücke über den Cavagliasch durch das häufige Befahren mit Lastwagen stark beansprucht. Nach einer ersten geologisch-geotechnischen Begutachtung mit Aufnahme der Brücken-Widerlager waren die Grundlagen für eine abschliessende Beurteilung unzureichend. Daraufhin wurde dem Bauherrn empfohlen, die Stabilitätsverhältnisse rechnerisch zu überprüfen und die Tragfähigkeit nachzuweisen. Anhand von Querprofilen und Aufnahme der Brücke wurde mit Berücksichtigung der beobachteten, geotechnisch wirksamen Felstrennflächen ein Berechnungsmodell erstellt. Charakteristische Felskennwerte sowie realistische Annahmen der erwarteten Lasten wurden ins Modell eingespeist. Die Berechnungen wurden bezüglich des Grenzzustandes Typ 3 (Geländebruch) und der Anwendung der des statischen resp. kinematischen Kollapstheorems (Limit Analyse) untersucht. Anhand von einer Variation der Eingangsparameter wurde eine Sensitivitätsanalyse durchgeführt. Als Programm wurde ein 3-dimensionales Finite Elemente Programm (FEM) verwendet. Rechnerische Nachweise sind für den Geologen/Geotechniker von grosser Wichtigkeit, um seine Feldbeobachtungen quantitativ beurteilen zu können.

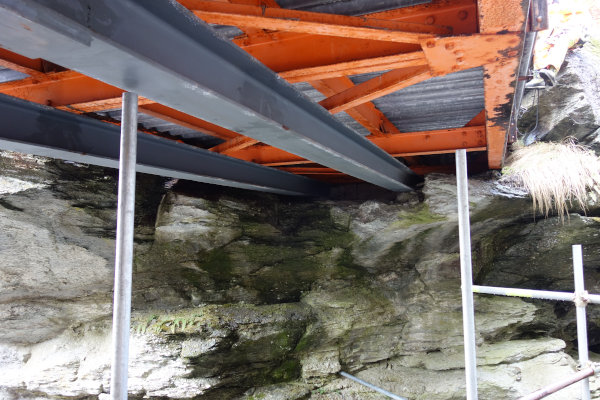

Das untersuchte Brücken-Widerlager, welches aufgrund der Situation am hängenden Seil inspiziert werden musste.

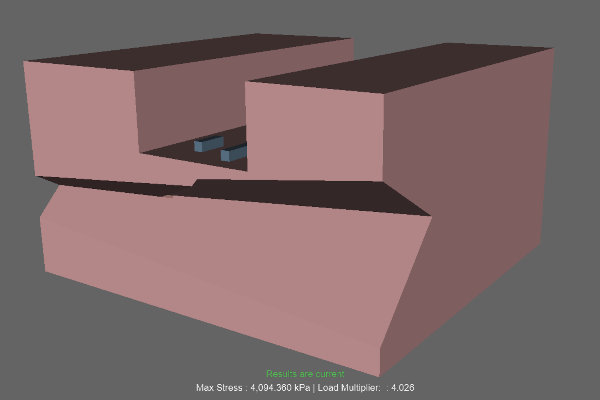

Das Baugrundmodell im 3D-FEM Programm Optum G3 mit dem Überhang und den Auflagern der Stahlträger (grau).

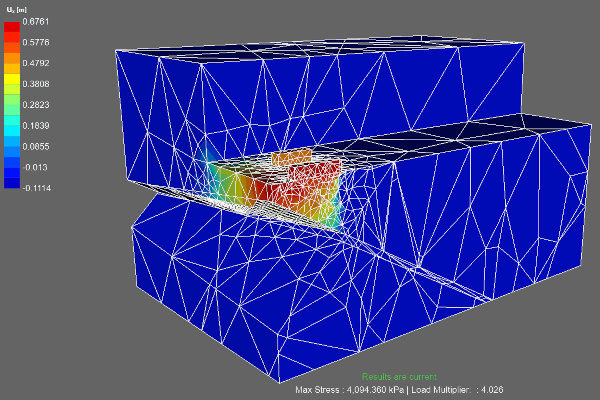

Längsschnitt durch das modellierte Brücken-Widerlager mit der geotechnisch wirksamen Trennfläche und den damit verbundenen höchsten Vertikalverschiebungen oberhalb davon (gelbe bis rote Farben).
